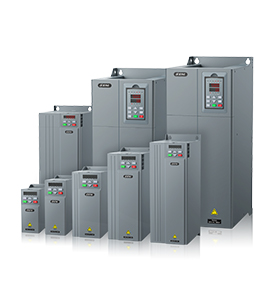

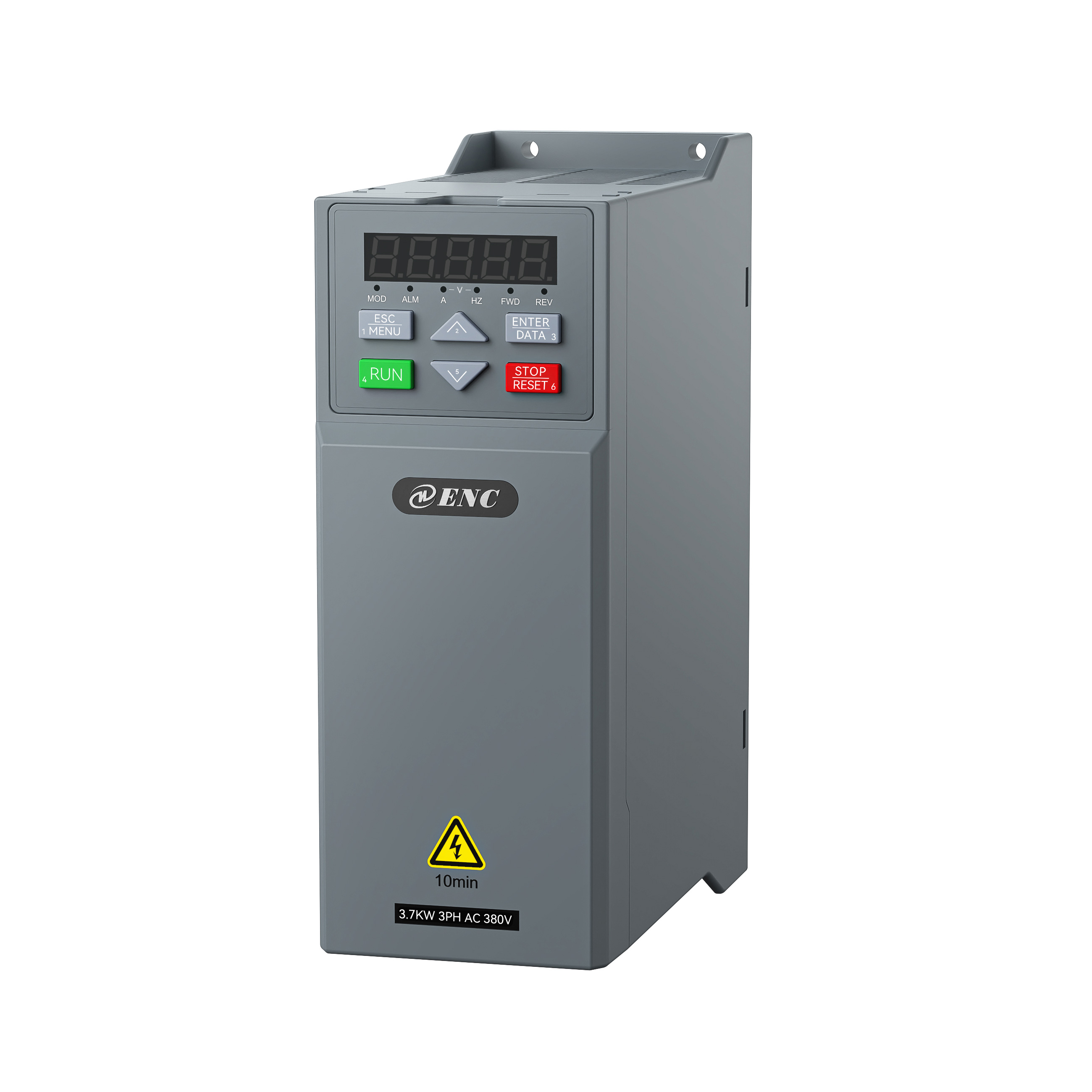

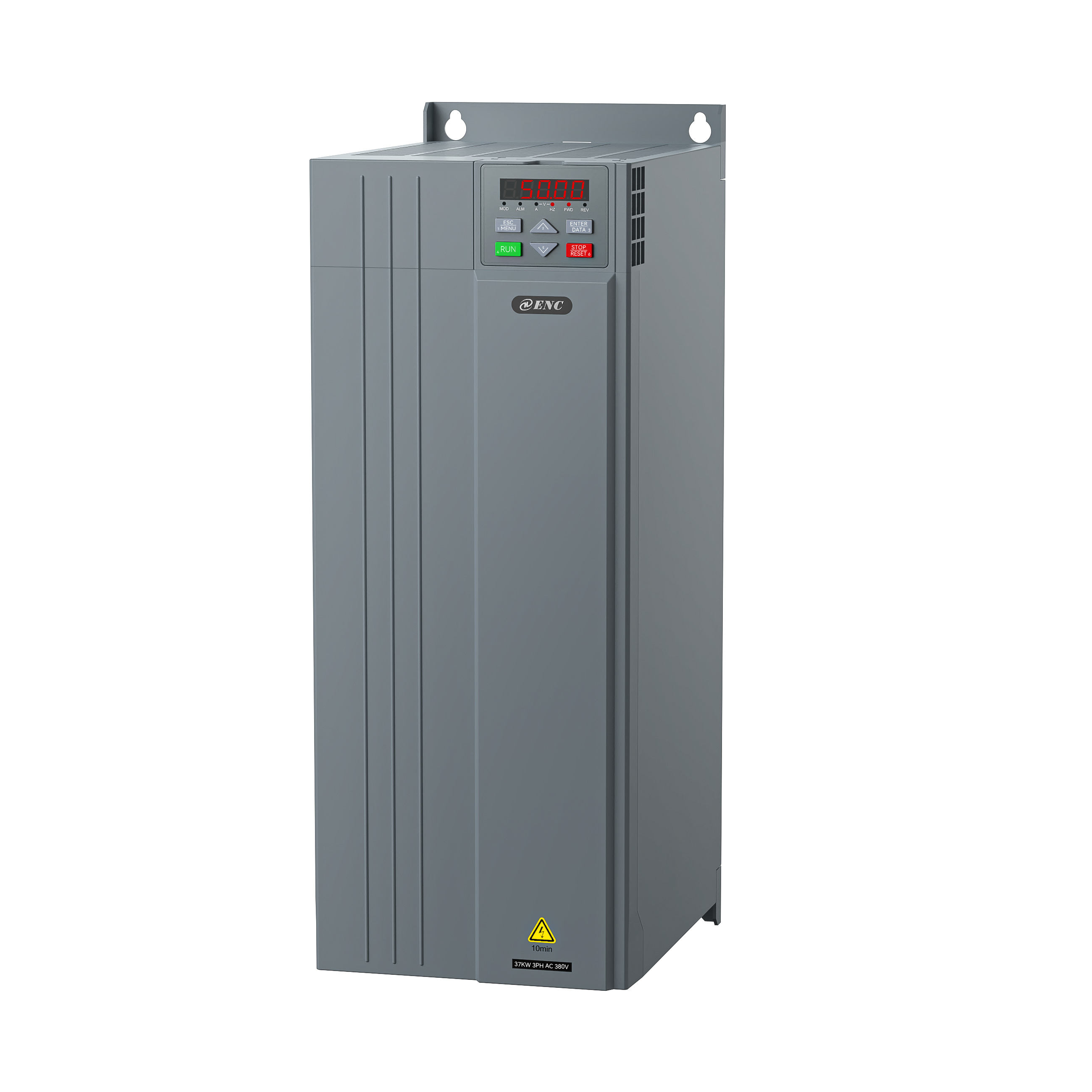

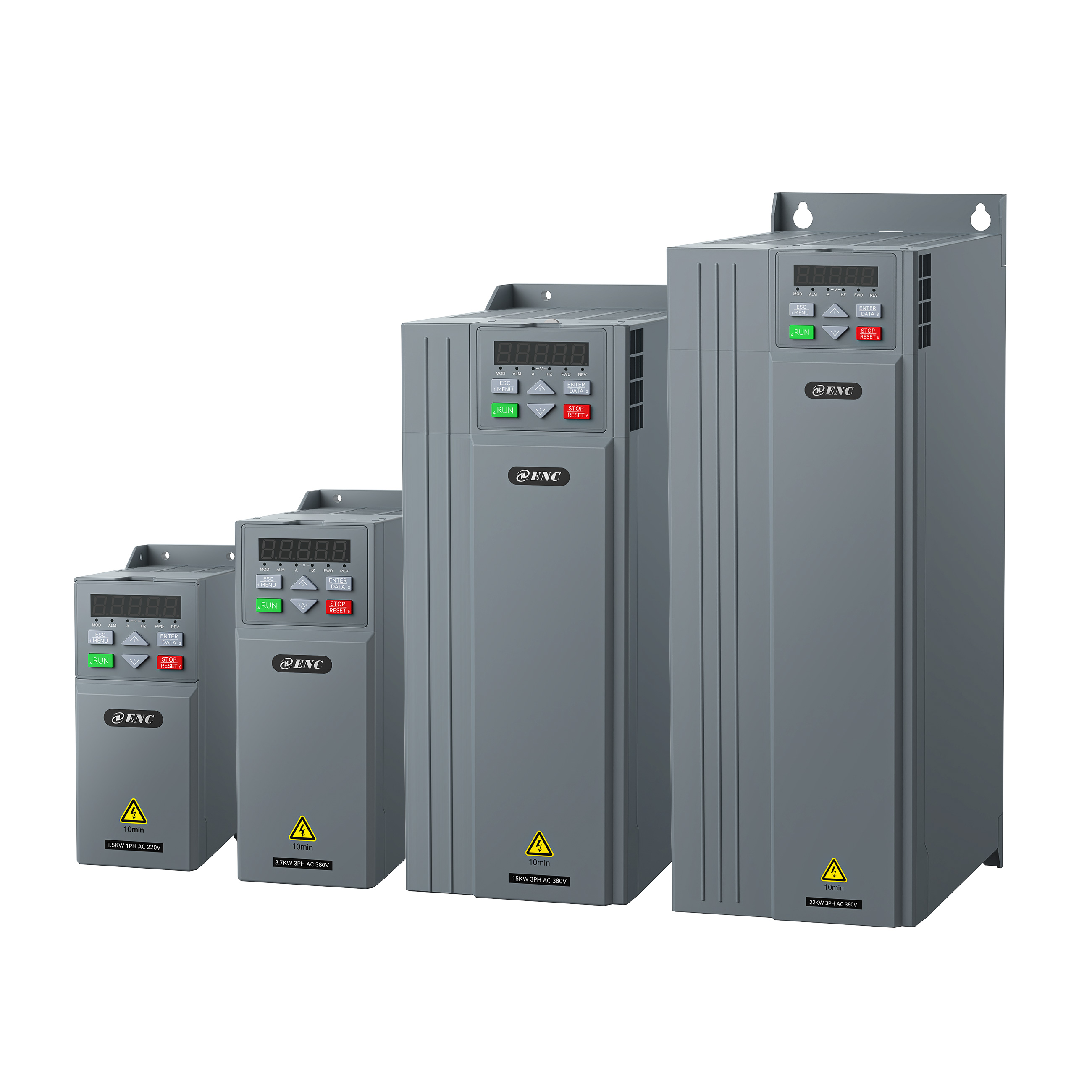

輸入

額定電壓、頻率

單相220伏級：單相220V，50Hz/60Hz；

三相380伏級：三相380V，50Hz/60Hz。

允許電壓波動范圍

單相220伏級：200～240V；

三相380伏級：320～460V。

輸出

電壓

0～輸入電壓

頻率

0～600Hz

過載能力

150%額定電流 1 分鐘

控制性能

控制方式

① 無PG矢量控制（支持同步和異步電機）；

② 有PG矢量控制（支持同步和異步電機）；

③ V/F控制；

④ 無PG轉矩控制（支持同步和異步電機）；

⑤ 有PG轉矩控制（支持同步和異步電機）；

⑥ 位置控制（支持同步和異步電機）。

速度控制精度

±0.5% 額定同步轉速（無PG矢量控制）；

±0.1% 額定同步轉速（有PG矢量控制）；

±1% 額定同步轉速（V/F控制）；

調速范圍

1：2000（有PG矢量控制）；

1：200（無PG矢量控制）；

1：50（V/F控制）。

起動轉矩

1.0Hz：150% 額定轉矩（V/F控制）；

0.25Hz：150% 額定轉矩(無PG矢量控制)；

0Hz：180% 額定轉矩（有PG矢量控制）。

速度波動

±0.3% 額定同步轉速（無PG矢量控制）；

±0.1% 額定同步轉速（有PG矢量控制）。

±5%  額定轉矩（有PG矢量控制，有PG轉矩控制）。

轉矩響應

≤20ms（無PG矢量控制）；

≤10ms（有PG矢量控制）。

頻率精度

數字設定：最高頻率×±0.01%；

模擬設定：最高頻率×±0.5%。

頻率分辨率

模擬設定

最高頻率的0.1%

數字設定精度

0.01Hz

外部脈沖

最高頻率的0.1%

轉矩提升

自動轉矩提升；

手動轉矩提升0.1～30.0%。

V/F曲線

（電壓頻率特性）

額定頻率在5～600Hz任意設定，可選擇恒轉矩、遞減轉矩1、遞減轉矩2、遞減轉矩3、自定義V/F、VF分離等6類曲線

加減速曲線

兩種方式：直線加減速和S曲線加減速；15種加減速時間，時間單位(0.01s、0.1s、1s)可選 ，最長1000分鐘

制動

能耗制動

三相22KW及以下功率段機型已內置制動單元,只需在(+)與PB之間加制動電阻;30KW-315KW功率段機型可選配內置制動單元,只需在(+)與PB之間加制動電阻,也可外接制動單元于(+)和(-)之間；

直流制動

起動、停止動作分別可選，動作頻率0～15Hz，動作電流0～100%額定電流，動作時間0～30.0s。

點動

點動頻率范圍：0Hz～上限頻率；點動加減速時間0.1～6000.0s可設置

多段速運行

通過內置PLC或控制端子實現多段速運行，多達15段，每段對應單獨加減速時間，內置PLC支持掉電保存

內置PID控制器

可方便的構成閉環控制系統

自動電壓調整（AVR）

當電網電壓變化時，能自動保持輸出電壓恒定

自動限流

對運行器件電流自動限制，防止頻繁過流故障跳閘

載波調制

根據負載特性自動調整載波，隨機載波等。

轉速跟蹤再啟動

實現對旋轉中的電機的無沖擊平滑啟動。

運行功能

運行命令給定通道

操作鍵盤給定、控制端子給定、通信給定，可通過多種方式切換。

運行頻率給定通道

主輔給定，實現一個主調節、一個微調控制。

數字給定、模擬給定、脈沖給定、脈寬給定、通訊給定等可通過多種方式隨時切換。

捆綁功能

運行命令通道與頻率給定通道可以任意捆綁，同步切換。

輸入輸出特性

數字輸入通道

5路通用數字輸入通道，最大頻率1KHz，其中1路可作脈沖輸入通道，最大輸入50KHz,可實現擴展端子。

模擬輸入通道

2路模擬輸入通道，AI1為0～10V輸入，其中AI2可選4～20mA或0～10V或0～20mA輸入。 可實現擴展端子。

脈沖輸出通道

0.1～20KHz的脈沖方波信號輸出，可實現設定頻率、輸出頻率等物理量的輸出。

模擬輸出通道

1路模擬信號輸出，AO通道可選0～20mA或0～10V可實現設定頻率、輸出頻率等物理量的輸出，可擴展至多路模擬輸出。

特色功能

快速限流

硬件級的限流電路，最大程度限制變頻器過流、更可靠運行。

單脈沖控制

適用于需要一鍵控制變頻器起、停的場合，按一下起，再按一下停，再按一下又起，如此重復。此種用法簡單可靠，

不易誤操作。

定長控制

可實現定長控制

定時控制

定時控制功能：設定時間范圍0.1Min～6500.0Min

虛擬端子

五組虛擬輸入、輸出IO，可實現簡易邏輯控制

操作鍵盤

鍵盤顯示

可顯示設定頻率、輸出頻率、輸出電壓、輸出電流等多種參數。

按鍵鎖定

實現對按鍵的部分或者全部鎖定。

保護功能

上電電機短路檢測、輸入輸出缺相保護、過流保護、過壓保護、欠壓保護、過熱保護、過載保護、欠載保護、

對地短路保護、端子保護、停電不停保護等。

環境

使用場所

室內，不受陽光直曬，無粉塵、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等。

海拔

低于1000米。（高于1000米時需降額使用，每增加1000米高度輸出電流約降低額定電流的10%）。

周圍溫度

-10℃～+40℃(環境溫度在40℃～50℃,請降額使用或增強散熱)。

周圍濕度

小于95%RH，無水珠凝結

振動

小于5.9米/秒2（0.6g）

存儲溫度

-40℃～+70℃

結構

防護等級

160KW及以下功率：IP20

200KW及以上功率：IP00

冷卻方式

強制風冷

安裝方式

160KW及以下為壁掛式；200KW及以上為柜機，支持柜內安裝。

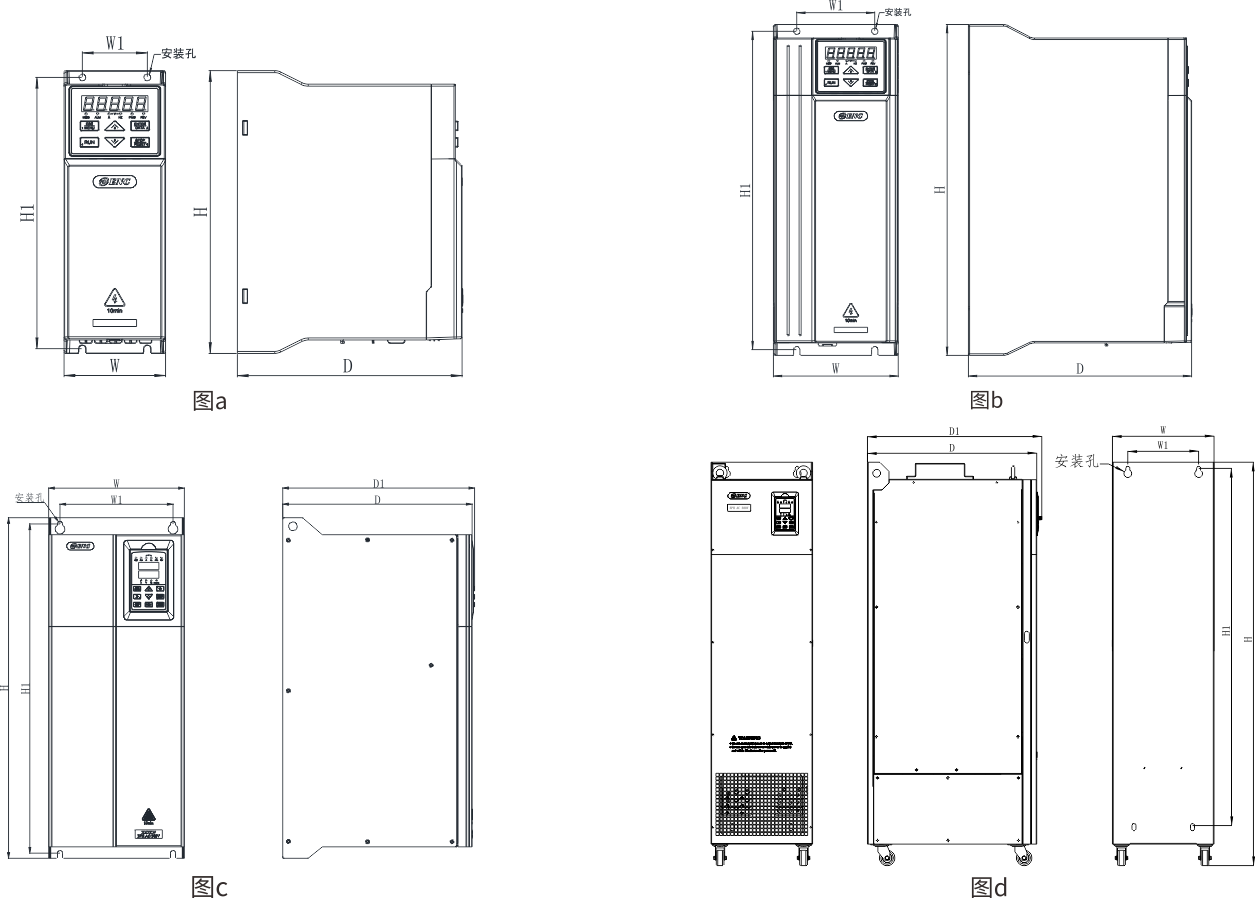

EN750-2S0004B

177

145

圖a

EN750-2S0007B

EN750-2S0015B

EN750-4T0007B

EN750-4T0015B

EN750-4T0022B

EN750-2S0022B

75

210

166

48

210.5

-

φ5

EN750-4T0037B

EN750-4T0055B

100

242

180

71

232.5

-

φ6

EN750-4T0075B

EN750-4T0110B

120

320

214.7

75

308

-

φ6

EN750-4T0150B

EN750-4T0185B

142

408

225

110

394

-

φ6

圖b

EN750-4T0220B

EN750-4T0300

172

466

230

142

452

-

φ9

EN750-4T0370

EN750-4T0450

225

550

315

185

530

319.5

φ7

240

600

335

200

580

339.5

φ9
