輸

入

額 定電壓、頻率

三相380伏級：三相380V，50Hz/60Hz

允許電壓波動范圍

320~460V

輸

出

電壓

0～380V

頻率

0～500Hz

過載能力

150%額定電流1分鐘,180%額定電流1秒鐘；

控

制

性

能

電機類型

異步電機

控制方式

無PG矢量控制，有PG矢量控制，V/F控制

調速范圍

1：100（無PG矢量控制），1：2000（有PG矢量控制）

起動轉矩

0.5Hz時150%額定轉矩（無PG矢量控制）

0Hz時180% 額定轉矩（有PG矢量控制）

轉矩控制精度

±8% 額定轉矩（無PG矢量控制，無PG轉矩控制）；

±5% 額定轉矩（有PG矢量控制，有PG轉矩控制）。

轉速控制精度

≤±0.3%額定同步轉速（無PG矢量控制）

≤±0.03%額定同步轉速（有PG矢量控制）

轉速波動

≤±0.3%額定同步轉速（無PG矢量控制）

≤±0.05%額定同步轉速（有PG矢量控制）

頻率精度

數字設定：最高頻率×±0.01%；模擬設定：最高頻率×±0.5%

頻率分辨率

模擬設定

最高頻率的0.1%

數字設定

小于100Hz的精度：0.01Hz

外部脈沖

最高頻率的0.1%

轉矩提升

自動轉矩提升；手動轉矩提升0.1～30.0%

V/F曲線

(電壓頻率特性)

可選擇直線V/F、多點V/F、平方V/F、分離V/F等曲線

加減速曲線

兩種方式：直線加減速和S曲線加減速；4種加減速時間，時間單位(0.01s、0.1s、1s)可選

能耗制動

55KW及以下功率 必要時可外接制動電阻于（+）和PB之間。

75KW及以上功率必要時可外接制動單元于（+）和（-）之間。

點動

點動頻率范圍：0Hz～上限頻率；點動加減速時間0.1～6500.0秒可設置

多段速運行

通過內置PLC或控制端子實現多段速運行，多達16段，每段對應加減速時間可選，內置PLC支持掉電保存

內置PID控制器

可方便地構成閉環控制系統

自動限流

對運行期間電流自動限制，防止頻繁過流故障跳閘

載波調制

根據負載特性自動調整載波

轉速跟蹤再啟動

實現對旋轉中的電機的無沖擊平滑起動

運行功能

運行命令給定通道

操作鍵盤給定、控制端子給定、通訊給定，可通過多種方式切換

運行頻率給定通道

主輔給定，實現一個主調節、一個微調控制。數字給定、模擬給定、脈沖給定、通訊給定等可通過多種方式隨時切換

捆綁功能

運行命令通道與頻率給定通道可以任意捆綁，同步切換

輸入

輸出

特性

數字輸入通道

8路通用數字輸入通道，最大頻率1KHz，其中1路可作脈沖輸入通道，最大輸入100KHz

模擬輸入通道

2路模擬輸入通道，其中AI2可選0～20mA或0～10V輸出

脈沖輸出通道

0.01～100KHz的脈沖方波信號輸出，可實現設定頻率、輸出頻率等物理量的輸出

模擬輸出通道

2路模擬信號輸出，可選0～20mA或0～10V，可實現設定頻率、輸出頻率等物理量的輸出

定長控制

可實現定長控制

定時控制

定時控制功能：設定時間范圍0.1Min ～ 6500.0Min

操作鍵盤

鍵盤顯示

可顯示設定頻率、輸出頻率、輸出電壓、輸出電流等多種參數

按鍵鎖定

實現對按鍵的部分或者全部鎖定

保護功能

上電電機短路檢測、缺相保護、過流保護、過壓保護、欠壓保護、過熱保護、過載保護、 端子保護、停電不停保護等

環境

使用場所

室內，不受陽光直曬，無粉塵、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等

海拔

低于1000米。（高于1000米時需降額使用， 每增加1000米高度輸出電流約降低額定電流的10%）

周圍溫度

-10℃～+40℃(環境溫度在40℃～50℃,請降額使用或增強散熱)

周圍濕度

小于95%RH，無水珠凝結

振動

小于5.9米/秒2(0.6g)

存儲溫度

-40℃～+70℃

結構

防護等級

IP20

冷卻方式

強制風冷

安裝方式

壁掛式和柜式

EN650B/EN655-4T0015

104

186

115

200

151

-

164

5

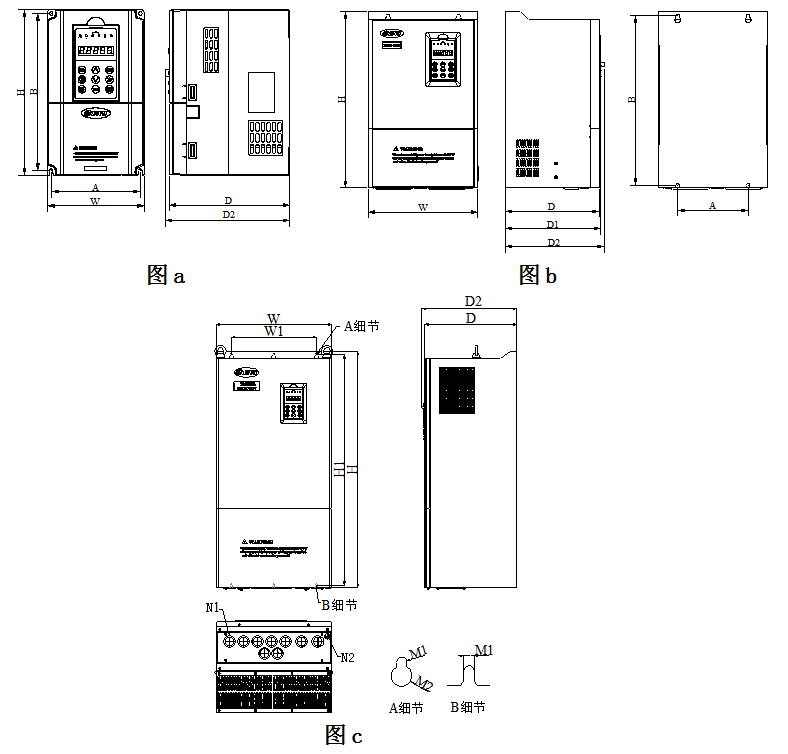

圖 a

EN650B/EN655-4T0022

EN650B/EN655-4T0037

EN650B/EN655-4T0055

129

227

140

240

175

-

188

5

圖 a

 EN650B/EN655-4T0075

EN650B/EN655-4T0110

165

281

180

304

189

-

202

6

圖 a

EN650B/EN655-4T0150

EN650B/EN655-4T0185

180

382

250

398

210

214

223

9

圖 b

EN650B/EN655-4T0220

EN650B/EN655-4T0300

180

434

280

450

240

244

253

9

圖 b

EN650B/EN655-4T0370

EN650B/EN655-4T0450

190

504.5

290

530

250

254

263

9

圖 b

EN650B/EN655-4T0750

570

546

340

237

-

320

-

333

-

-

Φ12

Φ18

圖c

EN650B/EN655-4T0900

EN650B/EN655-4T1100

650

628

400

297

-

340

-

353

-

-

Φ12

Φ18

EN650B/EN655-4T1320

650

628

420

297

-

340

-

353

-

-

Φ12

Φ18

EN650B/EN655-4T1600

980

953

480

370

-

400

-

413

Φ38

Φ19

Φ9

Φ18
