選粉機是用于干法生產粉磨系統的風力分級設備，其作用是將磨物料中合格產品及時選出，其在新型干法水泥生產線中的煤磨、生料中卸烘干磨及水泥磨系統得到廣泛應用。選粉機有很多的類型，不同的類型適合的物料也不同，不同的型號也根據客戶對物料細度的要求來制作。一般常見的選粉機有旋風式旋風式選粉機，三分離選粉機，離心式選粉機，煤磨專用選粉機，鈣粉專用選粉機等。傳統選粉機具有生產效率低，調試維護繁雜，產品質量不高等缺點。隨著變頻器技術的發展和大量應用，其以卓越的性能和顯著的節能效果改善了傳統選粉機的缺陷，給行業帶來了十分可觀的經濟效益。

易能變頻器在選粉機上已成熟應用，對成品選粉機進行改造已取得明顯的技術經濟效果，使系統增產、節電綜合效果非常顯著，深得用戶信賴。下面，我們來介紹EN500型變頻器+EN550整流回饋單元在重慶某大型砂石廠選粉機上的應用。

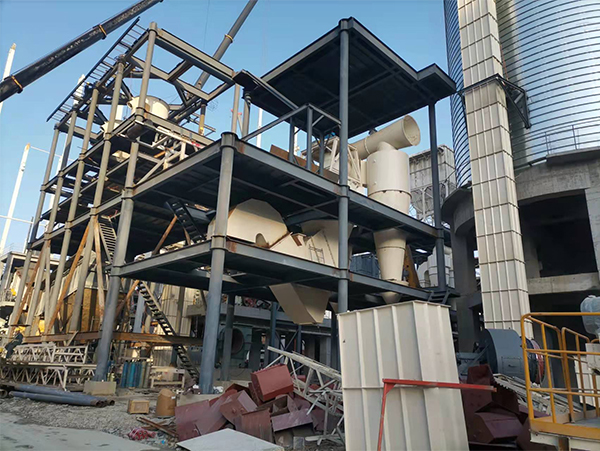

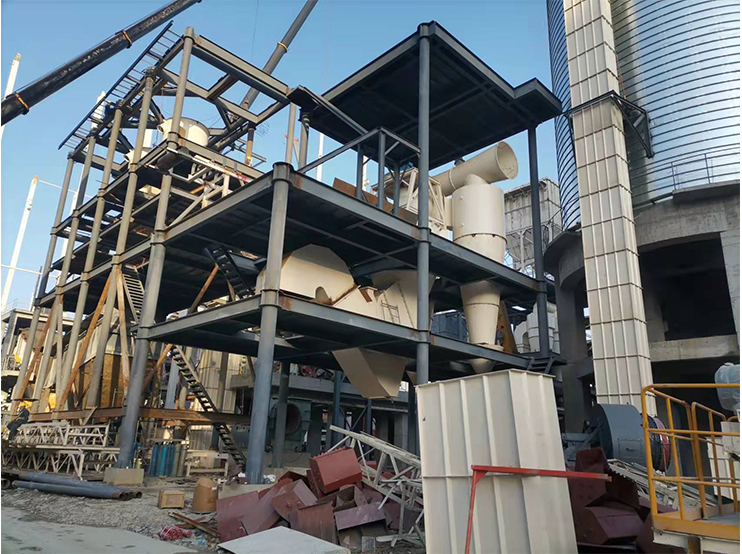

設備介紹

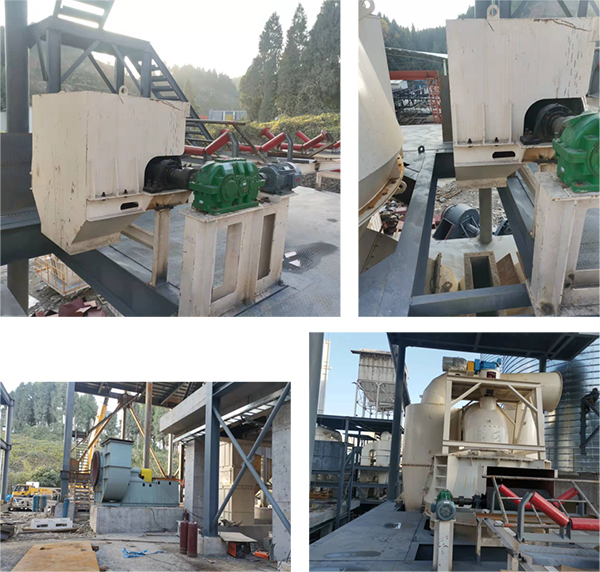

結構組成：選粉機內部的主要由外殼、導風葉片、轉動葉輪、錐斗。所有易磨易損有易磨易損件均采取防磨措施。

主要原理：物料由進料管進入，經分散板撒到上升的氣流中，物料中的粉磨介質在重力作用下，克服上升氣流的阻力下落，由排渣口排出。挾帶著粉體的氣流上升至分級部分，通過導流葉片進入轉子進行分級。導流葉片可使氣流和粉體顆粒產生回轉 運動，進行預分級，并捕集由轉子甩出來的粗顆粒，還可使氣流的速度在整個轉子的高度上均勻分布。被導流葉片捕集的粗顆粒落到粗粉錐體上，由粗粉出口排出，而細顆粒與氣流經過轉子葉片進入轉子中部，由細粉出口送往收集裝置。尾部配有除塵，進行通風除塵，除塵器收集的細灰由底部輸送機設備送入到成品庫。

系統配置

該現場運輸，除塵，選料傳動系統都采用易能變頻器。由于選粉機負載偏重，電機在啟停加減速過程中，負載轉矩會不斷變化，電機存在發電的狀態，會產生多余的能量，需要將其轉換掉。針對選粉機的工作特性，現場采用了易能EN500型矢量變頻器加EN550整流回饋單元進行四象限組網，變頻器接收上位機指令，控制旋轉電機帶動扇葉選料，來滿足選粉機的工藝要求。

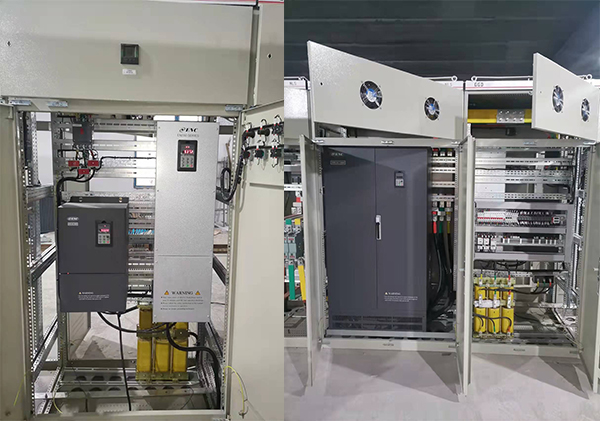

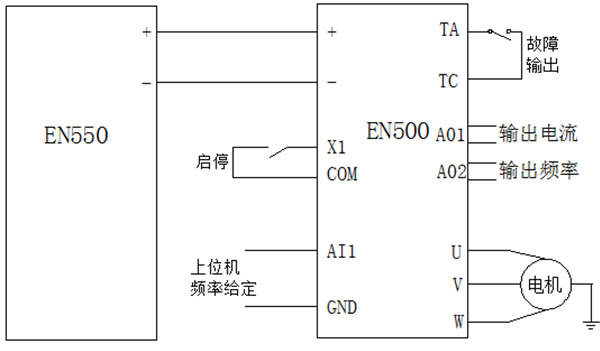

變頻器接線示意圖

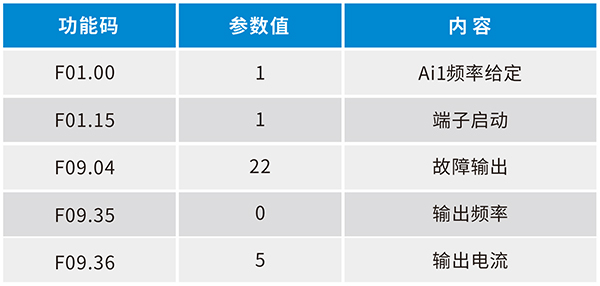

應用優勢?

 · 系統采用EN500型變頻器加EN550整流回饋單元進行四象限組網，既滿足了選粉機的工藝要求，又能及時把多余的能量回饋給電網，實現系統節能穩定運行。

 · 低頻可達150%轉矩輸出，實現了選粉機無沖擊大力矩啟動，避免了對電網的沖擊，使系統損耗率低，延長了機械壽命及運行周期。

 · 速度控制精度達±0.1%，且調速范圍寬，實現了電機轉速達到細度的調整，使系統調節方便，靈敏可靠，提高了選粉效率和質量。

 · EN500變頻器可提供完備的過流、過壓、欠壓、過載等保護功能，實現了對電機的全方位保護。使系統運行穩定可靠，深得用戶信賴。
