EN600主輔泵供水應用
?
工作原理
：1
臺
主泵
和
1
臺
輔泵
，主泵長期運行，當供水不夠時
輔泵
工頻投入，壓力過高時
輔泵
斷開。
主泵
采用變頻控制，
輔泵
僅工頻投入。
管網壓力
<
設定壓力，
主泵轉速加快
，
若達
50HZ
壓力不夠，經設置
15
秒后
Y1
輸出，輔泵工頻投入。
管網壓力
=
設定壓力，
維持當前狀態，供水量不變。
管網壓力
>
設定壓力，
主泵轉速降低，
若供水過剩主泵頻率下降到設定值，則
Y1
停止輸出，輔泵斷開。
硬件需求：
壓力傳感器
1
只、變頻器
1
臺、中間繼電器
1
只、交流接觸器
1
只、熱繼電器
1
只。
工藝實現：
壓力傳感器按裝供水管網上，壓力值轉換成
0~10V
信號（或
4
～
20 mA
），傳送給變頻器，經
PID
運算調節水泵電機轉速，當主泵
50HZ
供水不足，經設定
15
秒變頻器
Y1
輸出啟動輔泵，當供水過剩，則主泵轉速下降，若轉速低到設置的下限值
Y1
斷開，斷開輔泵。
接線方式：
R
、
S
、
T
接電源線；
U
、
V
、
W
接主泵電機線；
X1-COM
接啟停開關；主控板端子
+10V
、
AI1
、
GND
接壓力表反饋線，端子
Y1
接中間繼電器
KA0
。交流接觸器
KM0
工頻接輔泵電機。

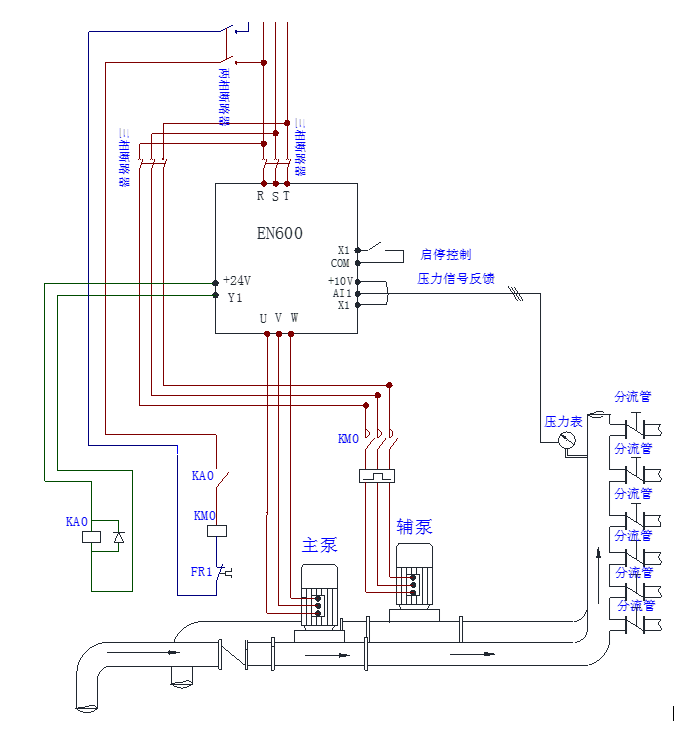

接線圖如下：
?
參數設置：
1、
基本參數設置：主要是加減速時間、外部端子設定
功能碼參數 |
設定值 |
解釋 |
F00.00 |
2 |
選擇高級菜單模式 |
F00.23 |
1 |
P
型機選擇 |
F01.15 |
1 |
外部端子啟停 |
F01.17 |
300 |
加速時間（單位
0.1秒） |
F01.18 |
300 |
加速時間（單位
0.1秒） |
2
、PID
閉環參數設置：設置F12.00=1
恒壓供水模式有效后閉環F11
組的PID
功能自動生效
功能碼參數 |
設定值 |
解釋 |
F12.00 |
1 |
選擇變頻器一拖二供水模式 |
F12.01 |
0.5
（根據實際需要設置） |
設定壓力值 |
F12.02 |
30
（根據實際需要設置） |
睡眠頻率
< (F09.06-F09.07) |
F12.03 |
0.4
（根據實際需要設置） |
蘇醒壓力值 |
F12.06 |
1
（根據實際壓力表量程設置） |
遠傳壓力表量程值 |
F09.00 |
13 |
頻率水平檢出信號
FDT1 |
F09.06 |
50 |
當
50HZ 運行
15 秒后
Y1 輸出信號 |
F09.07 |
15 |
當（
50-15 ）
HZ 時
Y1 停止輸出 |
F09.25 |
15 |
Y1
延遲
15 秒輸出信號 |
3
、（可選項）設定壓力和實際壓力的雙顯：
若選擇雙顯鍵盤EN-LED2
、或者液晶鍵盤EN-LCD1/EN-LCD2
時可以實現設定壓力與實際壓力的同時顯示。
功能碼參數 |
設定值 |
解釋 |
F00.01 |
36 |
設定壓力值顯示 |
F00.25 |
37 |
反饋壓力值顯示 |
